產品概述

產品詳情

一、應用領域

         專用于石油、化工、工業制造、冶金、核電、電力、軍工、航空、軌道交通、船舶等應用環境較惡劣的工業領域。

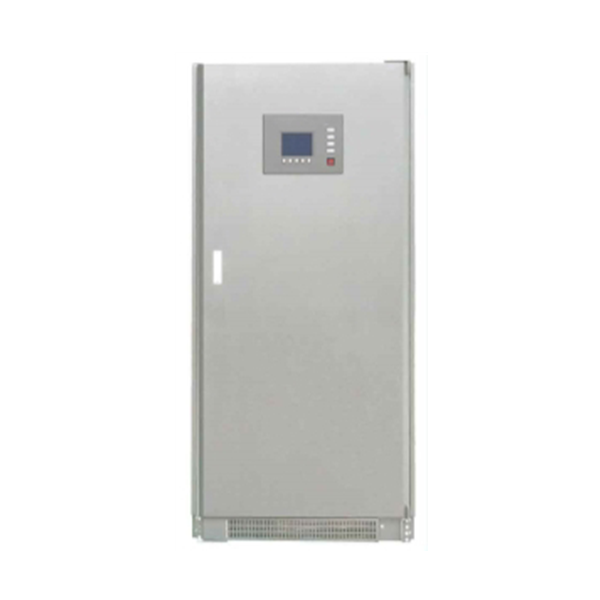

         HB-S6000-G系列10-80kVA三進三出在線式雙變換不間斷電源產品，采用適應工業級應用環境的設計，擁有多項專利，滿足了用戶對新一代綠色電源裝置的需求，同時傳承了工頻機穩定性高，可靠性高等特性。產品采用全數字化控制，具有極高的性價比，可實現8臺UPS直接無主從自主并聯運行，便于擴容，能為客戶設備提供安全、穩定可靠的不間斷電源保障。

二、性能特點

        1、智能化數字控制

        （1）系統采用先進的雙DSP控制器實現實時控制、參數設定、運行程序箮理、自檢和自偵測等功能，可對電路板上的所有獨立電路連接進行檢測和故障保護，使產品具備了卓越的性

能；

        （2）DSP與多個MCU，CPLD相結合，使系統的控制參數一致性高，速度快、精度高、穩定性好，有效提升了產品的安全性、穩定性和可靠性；

        （3）全數字化控制使系統具備更高的性能和更強的適應能力

        2、帶載能力強

        （1）系統輸出功率因數0.9，以80kVA的UPS為例，額定帶載為72kW，而傳統輸出功率因數0.8的系統額定帶載為64kW，超強的帶載能力可節省客戶投資，性價比高；

        （2）系統具備超強的輸出過載能力，輸出帶110％負載時，系統仍能長期工作，確保系統的穩定性。

        3、通信功能完善

        （1）系統內置多個RS232、RS485通訊端口以及多種干節點信號接口，可用于實現遠程誦訊監控；

        （2）可通過SNMP卡、Modbus卡485卡等各種監控卡管理功能，實現實時遠程網絡管理。

        4、可靠性高

        （1）為適應工業場合應用，系統采用獨特的防護設計：對電路板進行特殊防護設計、對散熱風道進行獨立設計、增加輸入防雷設計等，大大的提高了系統對惡劣環境的話應能力，提升了系統的可靠性；

        （2）系統標配輸出隔離變壓器，不僅抗沖擊能力強，還實現了客戶負載設備與電網的隔離，減小了負載諧波電流對逆變器的影響，以及電網對客戶負載設備的影響；

        （3）系統內部多塊控制電源冗余工作，保證了整機核心的控制系統的可靠供電；

        （4）對風扇進行智能化控制，延長風扇壽命并降低噪音，提高了系統可靠性；

        （5）系統采用高品質一流知名品牌器件。確保了產品的高品質。

        5、完善的保護功能

        系統具有過壓、欠壓、過流、過載、過溫、短路等保護措施，保護功能齊全，環境適應能力強。

        6、易維護

        （1）系統具有超長的平均無故障時間及超短的平均故障檢修時間；

        （2）系統根據不同功能，實現內模塊化設計，全正面操作，便于操作，同時內置手動維修旁路，可實現不斷電維護；

        （3）豐富的歷時記錄可查功能，便于維護時參考。

        7、豐富的選件

        （1）上進線選件

        （2）輸入隔離變壓器

        （3）5次濾波器

        （4）SNMP卡

        （5）旁路均流電感

        （6）11次濾波器

        （7）電池溫度變送器

        （8）LBS組件

        （9）電池接地故障儀

        （10）并機組件

        （11）干節點卡

        8、友好的中/英文顯示界面

        系統采用大屏幕LCD顯示與LED指示相結合，顯示內容可進行中/英文選擇切換，豐宮的UPS信息，便于客戶查看。

        9、優異的電氣性能

       （1）在線式三進三出雙變換結構，支持380/400/415V，50/60Hz電網體系，為客戶提供多種選擇；

       （2）超寬的輸入電壓范及頻率范國，電網適應能力強；

       （3） 系統自動檢測市電頻率，輸出電壓頻率自適應與市電頻率相同（50Hz或者60Hz）。

        10、智能化電池管理功能

       （1）系統具有電池均/浮充自動控制、充電溫度檢測和補償功能，延長電池使用壽命；

       （2）設有電池過欠壓，過充，反接等保護功能。保護電池不受提壞；

       （3）用戶可根據電網停電情況設置電池自動測和充/放電間隔時間，延長電池使用壽命；

       （4）市電異常電池供電到載止關機，當市電恢復正常后，UPS可以自動開機完成自啟動功能，可以很好地實現無人值守等環境的應用。

        11、具有智能化的并機及LBS功能

      （1）系統采用全數字化控制實現智能化的并機均流控制技術，可實現8臺UPS無主從自主并聯運行，便于系統擴容；同時在并機情況下，可根據負載量大小自動關閉部分逆變器，負載增大時自動開啟逆變，節約能原，綠色環保；

      （2）全數字化的LBS控制技術，可實現UPS多機雙母線功能，進一步提高了系統的可靠性。

        12、經済運行模式（ECO模式）

         單機及并機系統可工作于ECO模式，極高的運行效率，為客戶節省電能，降低對環境的污染。

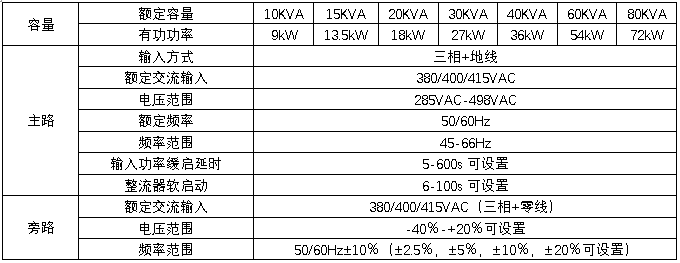

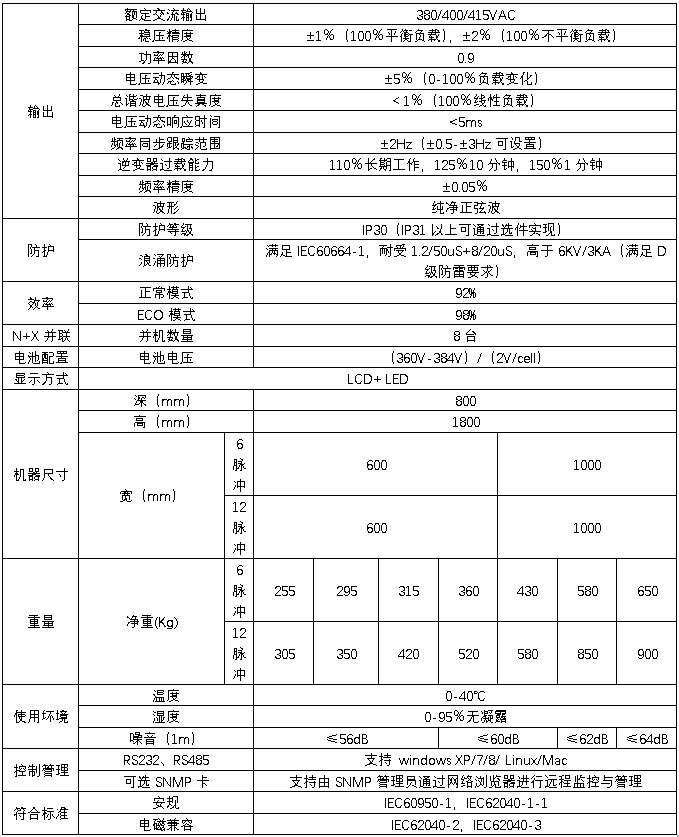

三、技術規格

        注：特殊要求可定制，產品參數恕不另行通知。
